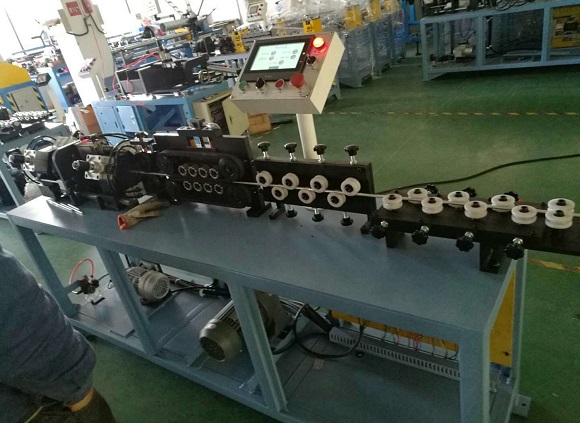

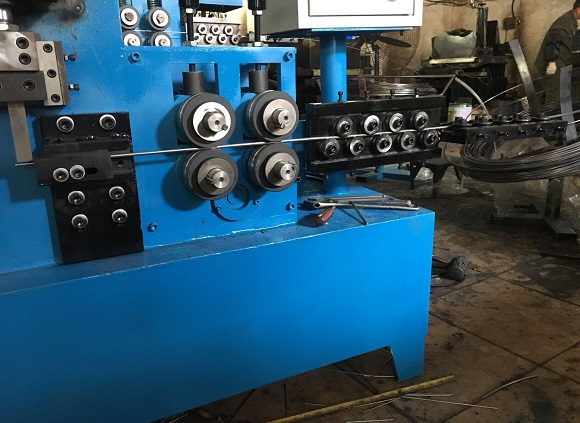

不锈钢制品管在焊接后需要举行校直，，，，，，，此工艺是为了包管不锈钢管直度、椭圆度，，，，，，，以是需要对焊接后的不锈钢管举行整形、定径，，，，，，，以包管产品抵达要求。。。。。校直要领有冷压校直、热校直、热门校直、加压回火校直、回火余热校直和还击法校直。。。。。需要凭证钢管的形状、材质、硬度等差别情形和要求选用。。。。。接下来相识一下不锈钢制品管生产要点——校直。。。。。
一、冷压校直 冷压校直适用于硬度低于35HRC的管材，，，，，，，或外貌淬火的淬硬层深度小于管材直径或厚度1/5的不锈钢制品管。。。。。
用压力机加压或锤击校直时，，，，，，，应注重将管材两头放平，，，，，，，要掌握好加压水平，，，，，，，变形较大的长管，，，，，，，要分段逐点加压，，，，，，，阻止形成难校的双峰或扭曲。。。。。
二、热校直 关于硬度较高的不锈钢管材可接纳热校直。。。。。
使用工件淬火冷却至Ms点（200℃左右或工艺文件指定的温度规模），，，，，，，尚有较多的剩余奥氏体的优异塑性，，，，，，，或过冷奥氏体向马氏体转变历程中的超塑性（相变诱发塑性）举行加压校直。。。。。操作时行动要迅速，，，，，，，校至切合要求后，，，，，，，即将工件悬挂空冷。。。。。
还可以对上述钢管，，，，，，，以较大的压力在专用加压夹具中压紧，，，，，，，举行冷却相变。。。。。冷却时间按工件的有用厚度1-1.5min/mm盘算。。。。。
应注重控制终校温度，，，，，，，一样平常不小于60℃，，，，，，，不然易压断。。。。。热压校直来缺乏校好或回火后变形仍然缺乏格的工件，，，，，，，应用加压回火法调解。。。。。
三、热门校直 凡经淬火、回火后硬度高于35HRC的工件，，，，，，，当允许有局部的软区，，，，，，，或变形凸面为非事人情时，，，，，，，可接纳热门校直。。。。。
将工件的变形凸面朝上垫平稳，，，，，，，用氧乙炔焰（中性焰）在凸面的高点处迅速加热到700℃以上，，，，，，，然后即用湿棉纱笼罩冷却，，，，，，，使用局部回火后的体积缩短将工件校直。。。。。
热门应在工件的不主要的部位实验，，，，，，，加热应迅速，，，，，，，规模应小而浅，，，，，，，一点不可可以多加热几点，，，，，，，但不宜在统一位置重复加热。。。。。
热门温度应不使不锈钢制品管爆发相变，，，，，，，不然在冷却时易开裂。。。。。
四、加压回火校直 加压回火校直适用于形状简朴易于装夹平直的制品管，，，，，，，使用回火历程中的塑性与应力松懈举行校直。。。。。
将变形工件装夹于夹具中，，，，，，，最先不要压的太紧，，，，，，，进炉短时加热，，，，，，，即出炉趁热将夹具迅速压紧，，，，，，，再继续回火；；；；；变形太大的
不锈钢制品管，，，，，，，宜在低于回火温度的条件下，，，，，，，重复逐渐加热，，，，，，，压直后继续回火。。。。。
回火温度不应凌驾划定，，，，，，，以免焊管硬度缺乏格。。。。。加压回火后，，，，，，，除因阻止回火脆性的工件应快冷外，，，，，，，一样平常宜缓冷后再松开夹具。。。。。
五、回火余热校直 接纳300℃以上温度回火的工件，，，，，，，使用回火出炉时的热塑性加压校直。。。。。校直时可将工件逐件出炉，，，，，，，在压力机下校直，，，，，，，加压要领与冷压校直相同，，，，，，，校直好的工件继续空冷。。。。。
六、还击法校直 关于高硬度的薄、细长制品管，，，，，，，对其变形凹面，，，，，，，以硬质合金小锤子仔细敲击，，，，，，，使焊管局部爆发延展挤压力而校正变形。。。。。
还击法所用的锤子，，，，，，，其硬质合金锤面应打磨平滑平整，，，，，，，被校工件应在正对敲击部位垫实不得有逍遥，，，，，，，不然将敲断工件。。。。。还击法可在工件变形凹面多处举行，，，，，，，直至将工件校直。。。。。
以上就是不锈钢制品管生产要点——校直工艺的先容。。。。。制品管在生产后会应用到后期的装配或使用当中，，，，，，，要是管材自己不敷直或有些许弯曲，，，，，，，就会影响后期的装配和使用，，，，，，，以是要在焊接后要举行校直，，，，，，，要是一次校直的效果不佳，，，，，，，可举行二次校直，，，，，，，直到产品切合要求为止。。。。。
