js3845金沙线路(中国)有限公司

js3845金沙线路(中国)有限公司不锈钢

不锈钢制品管内壁磁力研磨工艺

2021-11-09 16:45:36 js3845金沙线路(中国)有限公司不锈钢

随着工业的生长，，，，，，，，科学手艺的前进，，，，，，，，对不锈钢制品管的精度与性能提出了越来越高的要求。。。。。。。。特殊是近年来在种种高手艺工业中，，，，，，，，种种电子零部件及光学零部件日益轻薄、短小、细密化要求越来越高，，，，，，，，随之而来的是更高的外貌质量及加工精度的要求。。。。。。。。比照古板研磨，，，，，，，，磁力研磨对不锈钢管内壁具有优异的研磨效果，，，，，，，，接下来看看不锈钢制品管内壁磁力研磨工艺。。。。。。。。

一、原理

磁力研磨法就是磁性磨料在磁场作用下，，，，，，，，对工件外貌举行精饰加工和棱边修磨的一种要领，，，，，，，，其加工原理可这样诠释：在加工区域内的各个磨粒中的磁性物质被磁化后，，，，，，，，由于磁性团结使磨粒排成刷子状。。。。。。。。如工件是铁磁性子料，，，，，，，，那么工件也被磁化，，，，，，，，并与磁研磨刷前端的磨粒相互吸引，，，，，，，，前端磨粒受磁力作用紧压工件外貌。。。。。。。。当工件为非铁磁性子料时，，，，，，，，外部磁场爆发的磁力线将贯串于工件，，，，，，，，磨粒将依赖装置N、S极形成的磁场作用力加工工件。。。。。。。。

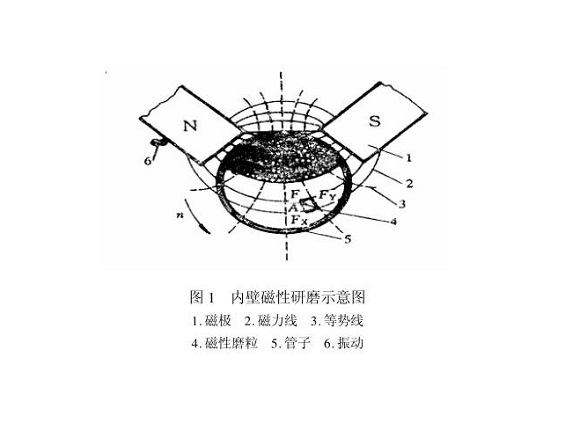

图1是磁性磨削加工奥氏体不锈钢管内壁示意图。。。。。。。。因不锈钢制品管无磁性，，，，，，，，当磁性磨料放入管内，，，，，，，，在磁场作用下，，，，，，，，它们群集在磨削区，，，，，，，，同时爆发磨削压力。。。。。。。。当管子或磁场高速旋转时，，，，，，，，就可以通过管子和磨料之间的相对运动来举行磨削。。。。。。。。

二、种种工艺参数对加工的影响

1.转速对加工的影响
实验条件：研磨不锈钢为奥氏体不锈钢薄壁管，，，，，，，，内径为φ30.9mm，，，，，，，，外径为φ31.76mm。。。。。。。。

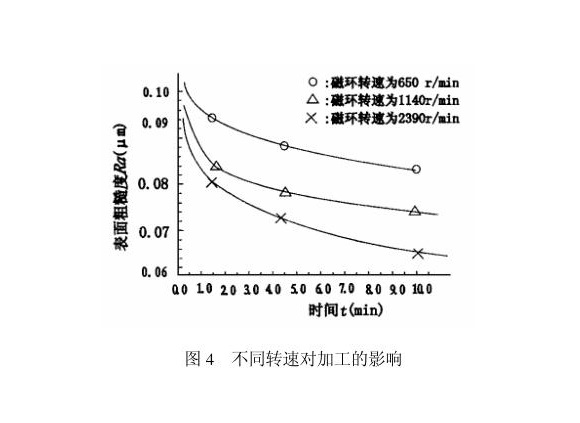

为了便于做实验，，，，，，，，取管长50mm举行研磨加工，，，，，，，，磁感应强度B=0.3T，，，，，，，，磁性磨料为40#～60#铝镍钴磁钢粉，，，，，，，，可得关系曲线，，，，，，，，见图4。。。。。。。。

较量图4的三组曲线可发明，，，，，，，，工件加工外貌粗糙度随着磁环转速的提高而降低。。。。。。。。

2.磁感应强度对加工的影响

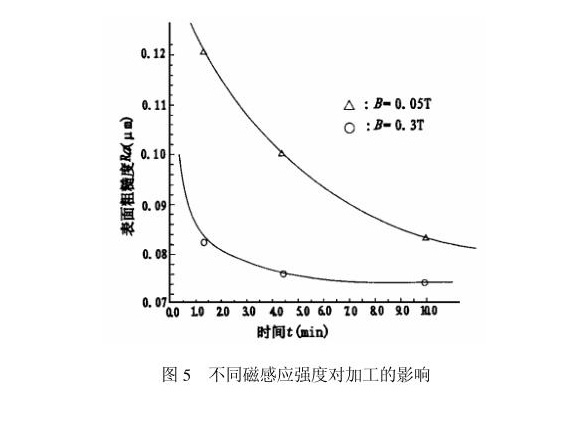

实验条件：研磨不锈钢管同上，，，，，，，，磁环转速为1140r/min，，，，，，，，磁性磨料为40#~60#铝镍钴磁钢粉，，，，，，，，可得关系曲线，，，，，，，，见图5。。。。。。。。

较量图5的两组曲线可看出，，，，，，，，在其他实验条件相同的情形下，，，，，，，，磁感应强度B=0.3T时加工的不锈钢制品管外貌粗糙度低于B=0.05T时的加工外貌粗糙度。。。。。。。。

3.磁性磨料粒度对加工的影响

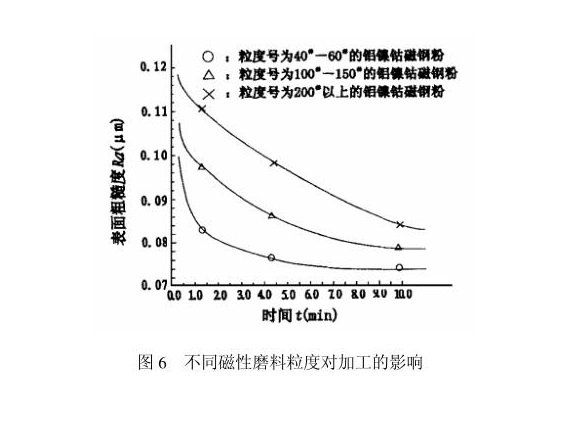

实验条件：研磨不锈钢同上，，，，，，，，磁环转速为1140r/min，，，，，，，，磁感应强度B=0.3T。。。。。。。。浚浚浚�？？？傻霉叵登撸�，，，，，，，见图6。。。。。。。。

从图6的三组曲线可看出，，，，，，，，在加工时间不凌驾10min时，，，，，，，，随着磨粒粒度号增大，，，，，，，，研磨后不锈钢管外貌粗糙度下降较慢；；；；；；；在同样的加工时间内，，，，，，，，粒度号小的磨粒研磨后的制品管外貌粗糙度低于粒度号大的磨料。。。。。。。。可是随着研磨时间的进一步延伸，，，，，，，，泛起了相反的加工效果，，，，，，，，粒度号大的磨料加工的工件外貌粗糙度值低于粒度号小的磨粒。。。。。。。。

4.研磨时间对加工的影响

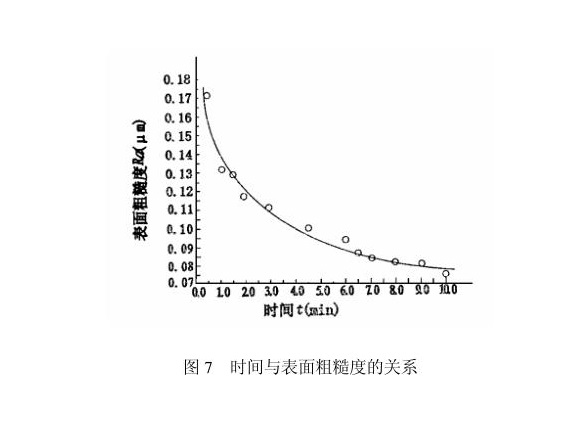

实验条件：磁环转速为1140r/min，，，，，，，，磁感应强度B=0.3T，，，，，，，，磁性磨料为40#~60#铝镍钴磁钢粉。。。。。。。。由实验效果可得关系曲线，，，，，，，，见图7。。。。。。。。

由图7曲线可知，，，，，，，，在研磨初期7min内，，，，，，，，外貌粗糙度下降很快，，，，，，，，7min后外貌粗糙度降低最先转缓。。。。。。。。

5.划分加工阶段对加工的影响
要求磁力研磨不锈钢管内壁抵达高精度的加工要求，，，，，，，，为抵达这样的加工要求，，，，，，，，无妨把整个加工历程划分为三个阶段，，，，，，，，即粗研抛阶段、半精研抛阶段、精研抛阶段。。。。。。。。粗研抛阶段主要是为了提高研磨效率，，，，，，，，为此接纳40#~60#的铝镍钴磨料粗研磨加工10min。。。。。。。。半精研抛阶段主要是进一步填补粗研抛后不锈钢制品管的外貌缺陷，，，，，，，，并为精研抛作准备。。。。。。。。为此接纳100#~150#的铝镍钴磨料半精研磨8min。。。。。。。。精研抛以最大限度地降低工件外貌粗糙度为主要目的，，，，，，，，包管其内外貌抵达划定的质量要求。。。。。。。。因此选用200#以上的铝镍钴磨料作更进一步的精研抛，，，，，，，，再次细化加工切痕，，，，，，，，经由12min的加工后，，，，，，，，用外貌粗糙度丈量仪测出工件内外貌粗糙度由原来的Ra0.63μm下降到Ra0.061μm，，，，，，，，基本上知足了加工要求。。。。。。。。

以上就是不锈钢制品管内壁磁力研磨工艺，，，，，，，，通过试验找出了不锈钢制品管转速、磁感应强度、磁性磨料粒度、研磨时间以及工艺阶段的划分等因素对加工的影响纪律。。。。。。。。试验效果批注，，，，，，，，磁性磨料磁力研磨手艺是实现超长薄壁不锈钢管内外貌抛光的高效、高外貌质量的有用精加工要领。。。。。。。。

参考资料：王艳—细长薄壁不锈钢管内壁磁力研磨手艺的研究

联系方法

联系人：139 2771 6167
效劳热线-1：0757-86411166、0757-86411128
效劳热线-2：0757-86602198
邮箱：969335168@qq.com
地址：广东省佛山市南海区丹灶镇丹灶世海钢材物流中心

js3845金沙线路(中国)有限公司资讯

关于js3845金沙线路(中国)有限公司

js3845金沙线路(中国)有限公司不锈钢微信公众号

【网站地图】【sitemap】
