选择不锈钢制品管是由于其耐侵蚀性能好，， ，，，可以节约替换和维护本钱，， ，，，不锈钢管在正常情形下是不会生锈，， ，，，但在某些介质的作用下照旧会有侵蚀的可能 。。。。 。。。好比晶间侵蚀，， ，，，不锈钢在侵蚀介质作用下，， ，，，在晶粒之间爆发的一种侵蚀征象 。。。。 。。。晶间侵蚀试验要领也有对应的标准来划定试验，， ，，，接下来看看不锈钢制品管的晶间侵蚀试验标准 。。。。 。。。
一、规模 本标准适用于磨练奥氏体不锈钢的晶间侵蚀倾向 。。。。 。。。包括以下试验要领：
要领A：10%草酸浸蚀试验要领
磨练不锈钢制品管晶间侵蚀的筛选试验，， ，，，试样在10%草酸溶液中电解浸蚀后，， ，，，在显微镜下视察被浸蚀外貌的金相组织，， ，，，以判断是否需要举行要领B、要领C、要领E等长时间热酸试验 。。。。 。。。在不允许破损被测结构件和装备的情形下，， ，，，也可以作为自力的晶间侵蚀磨练要领 。。。。 。。。
要领B：50%硫酸-硫酸铁侵蚀试验要领
将奥氏体不锈钢置于50%硫酸-硫酸铁溶液中经煮沸试验后，， ，，，以侵蚀速率评定晶间侵蚀倾向 。。。。 。。。
要领C：65%硝酸侵蚀试验要领
将奥氏体不锈钢置于65%硝酸溶液中经煮沸试验后，， ，，，以侵蚀速率评定晶间侵蚀倾向 。。。。 。。。
要领E：铜-硫酸铜-16%硫酸侵蚀试验要领
将不锈钢制品管置于铜-硫酸铜-16%硫酸溶液中经煮沸试验后，， ，，，用弯曲法或金相法判断晶间侵蚀倾向 。。。。 。。。
要领F：铜-硫酸铜-35%硫酸侵蚀试验要领
将奥氏体不锈钢置于铜-硫酸铜-35%硫酸溶液中经煮沸试验后，， ，，，用弯曲法或金相法判断晶间侵蚀倾向 。。。。 。。。
要领G：40%硫酸-硫酸铁侵蚀试验要领
将奥氏体不锈钢置于40%硫酸-硫酸铁溶液中经煮沸试验后，， ，，，用弯曲法或金相法判断晶间侵蚀倾向 。。。。 。。。
本标准中各试验要领不适用于用来展望不锈钢在其他介质条件下的抗晶间侵蚀性能，， ，，，也不适用于展望不锈钢制品管对其他侵蚀形式（如点蚀、匀称侵蚀、应力侵蚀等）的耐蚀性能 。。。。 。。。
二、要领A 10%草酸浸蚀试验要领 1.试验溶液
①将100g切合GB/T 9854的优级纯草酸消融于900mL蒸馏水或去离子水中，， ，，，配制成10%草酸溶液 。。。。 。。。
②对含钼钢在难以泛起蹊径组织时，， ，，，可以用100g切合GB/T 655的剖析纯过硫酸铵消融于900mL蒸馏水或去离子水中，， ，，，配制成10%的过硫酸铵溶液取代10%的草酸溶液 。。。。 。。。
2.试验仪器和装备
①供浸蚀试验用的直流电源、可变电阻器、选用适当量程的电流表（精度0.5级） 。。。。 。。。

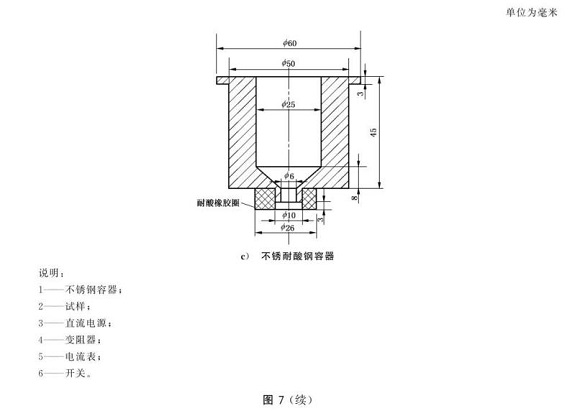

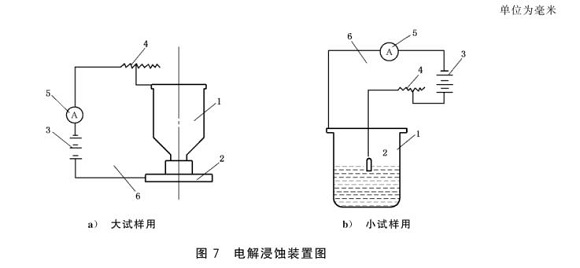

②阴极为奥氏体不锈钢制成的钢杯或外貌积足够大的不锈钢钢片，， ，，，阳极为试样，， ，，，如用不锈钢钢片作阴极时要接纳适当形状的夹具，， ，，，使试样坚持于试验溶液中，， ，，，浸蚀电路见图7 。。。。 。。。
3.试验条件和办法
①把浸蚀试样作阳极，， ，，，以不锈钢钢杯或不锈钢钢片作为阴极，， ，，，倒入10%草酸溶液，， ，，，接通电流 。。。。 。。。阳极电流密度为1A/cm²，， ，，，浸蚀时间90s，， ，，，浸蚀溶液温度20℃～50℃ 。。。。 。。。用10%过硫酸铵浸泡时，， ，，，电流密度为1A/cm²，， ，，，浸蚀时间5min~10min 。。。。 。。。
②试样浸蚀后，， ，，，用流水洗净，， ，，，干燥 。。。。 。。。在金相显微镜下视察试样的所有浸蚀外貌，， ，，，放大倍数为200倍~500倍 。。。。 。。。
③每次试验使用新的溶液 。。。。 。。。
以上就是
不锈钢制品管的晶间侵蚀试验标准，， ，，，先容了其中一种试验要领，， ，，，用于评定晶间侵蚀倾向 。。。。 。。。虽然晶间侵蚀爆发后不锈钢制品管的外貌仍坚持一定的金属光泽，， ，，，看不出被破损的迹象，， ，，，但晶粒间结协力显著削弱，， ，，，力学性能恶化，， ，，，大大降低金属的机械强度 。。。。 。。。着实可以选择低碳牌号和稳固牌号的不锈钢，， ，，，这样可以阻止爆发侵蚀 。。。。 。。。
