不锈钢制品管的应用规模很是辽阔遍布各行各业，，，， ，，好比我们一样平常生涯中经常用到的餐具，，，， ，，有很大一部分也是用不锈钢管生产出来的。。。。。由于不锈钢餐具与js3845金沙线路(中国)有限公司生涯、康健、清静等细密相关，，，， ，，对此，，，， ，，国家也公布的对应的标准来规范和要求不锈钢餐具，，，， ，，下面我们一起来相识一下这部标准。。。。。
1、规模 本标准划定了不锈钢餐具和的要求、试验要领、磨练规则及标记、包装、运输、贮存的要求。。。。。
本标准适用于与食物接触部分为不锈钢质料加工成型的餐具。。。。。
2、规范性饮用文件 下列文件关于本文件的应用是必不可少的。。。。。通常注日期的引用文件，，，， ，，仅注日期的版本适用于本文件。。。。。通常不注日期的引用文件，，，， ，，其最新版本（包括所有的修改单）适用于本文件。。。。。
GB/T 191 包装储运图示标记
GB/T 2828.1 计数抽样磨练程序 第1部分：按接受质量限（AQL）检索的逐批磨练抽样妄想
GB/T 2829 周期磨练计数抽样程序及表（适用于对历程稳固性的磨练）
GB/T 4803 食物容器、包装质料用聚氯乙烯树脂卫生标准
GB/T 6062 产品几何手艺规范（GPS）外貌结构 轮廓法 接触（触针）式仪器的标称特征
GB/T 6388 运输包装收发货标记
GB/T 6543 运输包装用单瓦楞纸箱和双瓦楞纸箱
GB/T 6544 瓦楞纸板
GB/T 15067.1 不锈钢餐具 术语
3、属于和界说 GB/T 15067.1界定的术语和界说适用于本文件
4、要求 4.1食物清静指标
应切合相关食物清静国家标准的划定。。。。。
4.2尺寸、形状、外观
4.2.1尺寸
4.2.1.1 相同要求的同批产品尺寸不应凌驾标称尺寸的2%。。。。。
4.2.1.2 除特殊设计外，，，， ，，餐具组件之间的装置间隙不应大于0.2,mm。。。。。
4.2.2形状
4.2.2.1 除特殊设计外，，，， ，，一样平常餐具平直对称的要求不应凌驾全长的1%。。。。。
4.2.2.2 除钝刀外的餐具的刃口都应为楔形或锯齿形。。。。。
4.2.3外观
4.2.3.1 产品外观整齐，，，， ，，主要外貌灼烁一致，，，， ，，边沿平滑，，，， ，，内缘无毛刺。。。。。
4.2.3.2 花纹、文字、商标清晰完整、位置一致。。。。。
4.2.3.3 与食物接触外貌不应有直径0.3mm以上的疵点和直径0.8mm以上的压痕，，，， ，，关于未凌驾此限制的疵点和压痕应在10cm²内不凌驾2个，，，， ，，且恣意压痕和疵点间的距离不应小于20mm。。。。。
4.3 外貌粗糙度
镜面抛光外貌粗糙度Ra应不大于0.32μm。。。。。外貌处置惩罚有特殊要求的出外。。。。。
4.4 耐侵蚀性

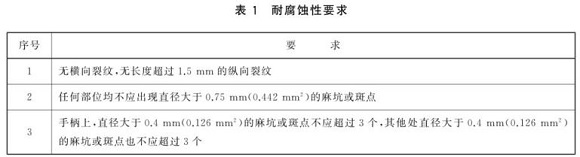

耐侵蚀性应切合表1的要求。。。。。
4.5强度
4.5.1 不锈钢的刀和分肉叉
凭证5.5.1牢靠的要领测试，，，， ，，不应爆发断裂、裂纹及大于3°的永世变形。。。。。
4.5.2 匙、叉、汤勺和钝刀

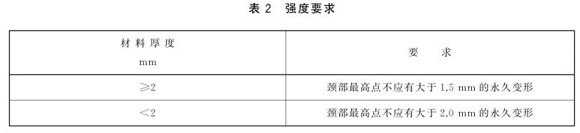

凭证5.5.2划定的要领测试，，，， ，，效果应切合表2的要求。。。。。
4.6 刀片硬度
凭证5.6划定的要领的测试，，，， ，，除钝刀外其他刀具的刀片洛氏硬度应不少于45HRC。。。。。
4.7 手柄毗连的牢靠性
凭证5.7划定的要领测试，，，， ，，非整体结构的手柄不应松动。。。。。
4.8 抗攻击
除陶瓷外的非金属手柄餐具凭证5.8划定的要领测试，，，， ，，不应有松动或损坏。。。。。
4.9 非金属手柄抗热变形
凭证5.9划定的要领测试，，，， ，，除陶瓷外的非金属手柄不应有显着变形，，，， ，，在金属与非金属之间不应有凌驾0.35mm的间隙。。。。。
4.10 空心手柄抗渗水
凭证5.10牢靠的要领测试，，，， ，，空心手柄及其毗连处不应渗水。。。。。
5、试验要领 5.1 食物清静指标试验
凭证想过食物清静国家标准或其他国家标准划定要领举行试验。。。。。
5.2 尺寸、形状、外观磨练
应在正常光线下，，，， ，，接纳手感目测和通用量具举行磨练。。。。。
5.3 外貌粗糙度试验
凭证粗糙度标准样块举行比对或GB/T 6062 划定的仪器举行试验。。。。。仲裁时按GB/T 6062举行试验。。。。。
5.4 耐侵蚀试验
5.4.1 原理
把试件周期地浸泡在温度为60℃的1%氯化钠溶液中，，，， ，，到划定的时间后，，，， ，，用显微镜或放大镜视察所侵蚀的麻坑的尺寸和数目。。。。。
5.4.2 试剂
1%氯化钠溶液应使用软水或蒸馏水。。。。。
5.4.3 仪器

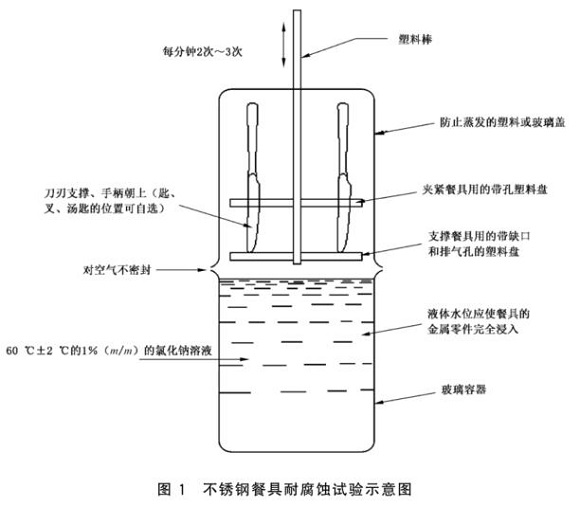

仪器如图1所示，，，， ，，由一个玻璃容器和盖子组成，，，， ，，它可以是玻璃的或是塑料的，，，， ，，并有一个塑料架子可以按划定的周期升起和落下。。。。。
5.4.4 试验办法
详细如下：
A）用热胰子水彻底冲洗选好的试件，，，， ，，并用丙酮或酒精去脂。。。。。
B）把配好的氯化钠溶液装在容器中，，，， ，，试件每平方分米不锈钢面积至少有1L溶液，，，， ，，溶液温度坚持在60℃±2℃的规模内。。。。。其要领是将容器置于有恒温控制的水槽内，，，， ，，水槽中的水位与溶液的水位基内情同。。。。。
C）把试件放在塑料架上，，，， ，，试件的手柄不应与塑料架接触，，，， ，，盖上罩盖。。。。。
D）把试件所有浸泡并完全从溶液中拉出的周期速率为2次/min~3次/min，，，， ，，不锈钢餐具的试验时间为一连6h。。。。。
E）试验竣事后，，，， ，，彻底洗濯试件并检查试件的侵蚀情形。。。。。
注：关于影响检查锈蚀点的锈蚀污物，，，， ，，可用软布加抛光剂擦去。。。。。
5.4.5 效果体现
通过显微镜或至少4倍的放大镜来估算麻坑的尺寸、裂纹的长度，，，， ，，若是有两个麻坑并在一起应计为两点，，，， ，，也可用0.4mm和0.75mm直径的金属丝划分与试件外貌的麻坑较量，，，， ，，借助于放大镜来确定麻坑的尺寸。。。。。
5.5 强度测试
5.5.1 不锈钢刀和分肉叉的强度试验
5.5.1.1 原理
把刀或叉子的手柄夹住，，，， ，，负荷加在刀片或叉尖上，，，， ，，然后转下手柄，，，， ，，使刀片向上移动至所遭受的负荷被提起位置，，，， ，，卸去负荷就可以测出试件永世变形的角度。。。。。

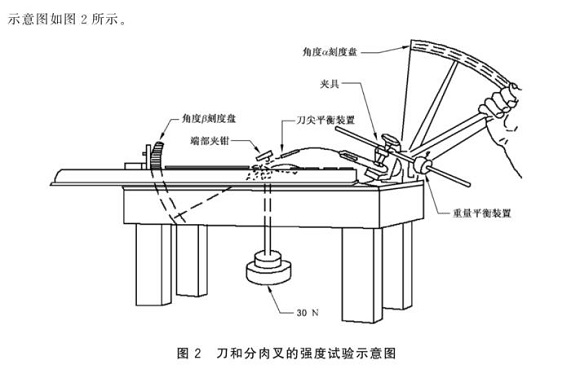

5.5.1.2 试验仪器
5.5.1.3 试验办法
详细如下：
A）把试件夹在一个可以转动的夹具内，，，， ，，并使用重量调理装置与试件平衡，，，， ，，用夹具牢靠手柄的位置，，，， ，，在试验时，，，， ，，使刀尖或叉尖与手柄最后坚持在统一水平位置；；；； ；
B）把刀尖或叉尖夹在端部夹钳内，，，， ，，不加负荷，，，， ，，调理两个刻度盘使表针指零；；；； ；

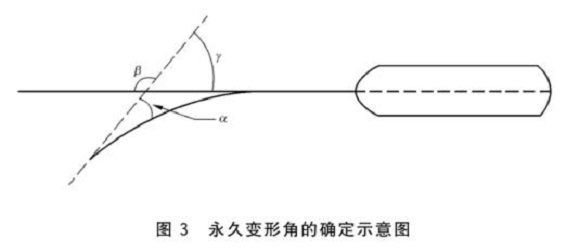

C）把试验负荷加到端部夹钳上，，，， ，，用手使用杆转动中心轴直至把端部夹钳从轨道上抬起为止，，，， ，，并坚持10s，，，， ，，然后把使用杆放回，，，， ，，卸去负荷，，，， ，，从响应的刻度盘上读出所偏移的角度阿α和β，，，， ，，此二角之和为永世变形角γ（见图3）；；；； ；
D）翻转试件，，，， ，，重复试验一次。。。。。
5.5.1.4 试验效果
两个偏向永世变形角的平均值就是该试件的永世变形。。。。。
5.5.2 匙、叉、汤勺和钝刀的强度试验

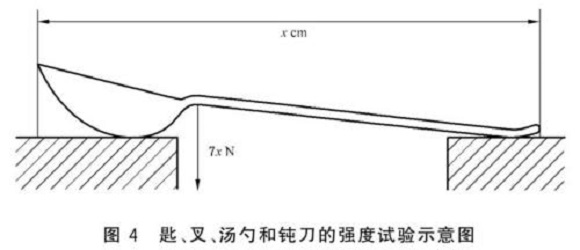

把试件平方在水平的平面上，，，， ，，手柄颈部的最高点朝上，，，， ，，按长度每厘米施加7N的力或不计长度施加100N，，，， ，，受力时间10s（见图4），，，， ，，用分度值为0.01的丈量用具在试件的受力点处丈量。。。。。仲裁时，，，， ，，按不计长度施加100N要领举行。。。。。
5.6 刀片硬度测试
测试时，，，， ，，使用洛氏硬度计，，，， ，，在距手柄不少于40mm处选前、中、后三个测试点并取其硬度平均值。。。。。
5.7 手柄毗连的牢靠性试验

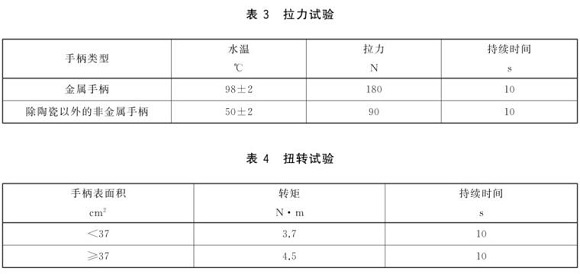

在试验机上举行拉力和扭转试验，，，， ，，试验前需把试件浸泡在表3所示温度的水中10min、拉力和扭转试验要在统一试件上依次举行（见表3、表4）。。。。。
5.8 抗攻击试验
手柄端部朝下，，，， ，，从1.2m高处自由落体至水泥地面5次。。。。。
5.9 非金属手柄抗热变形试验
非金属手柄餐具浸入60℃±5℃水中，，，， ，，30min后取出，，，， ，，举行视察及丈量。。。。。
5.10 空心手柄渗水试验
将试件浸入不低于95℃水中，，，， ，，10min后取出，，，， ，，举行视察。。。。。
以上内容包括不锈钢餐具标准的规模、界说、要求，，，， ，，检测要领等，，，， ，，更多内容可查阅 GB/T 15067.2-2016 不锈钢餐具标准。。。。。用于
不锈钢制品管生产出来的餐具必需严酷执行以上要求及规范。。。。。
其他资料：
不锈钢制品管标准——金属晾衣架 不锈钢制品管标准——厨房装备配件 不锈钢制品管标准——家具用钢构件
