在
304不锈钢管加工的历程中，，，，，，，有时会爆发种种各样的缺陷，，，，，，，这些缺陷或多或少会影响金属的性能施展，，，，，，，以是有须要对这些缺陷的成因举行剖析，，，，，，，寻找响应的解决计划。。。。。。接下来，，，，，，，一起来相识下304不锈钢管在加工中形成缺陷的缘故原由与解决步伐。。。。。。

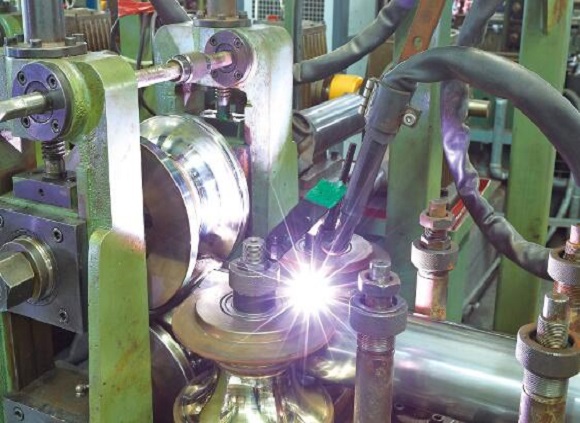

1、焊接开裂 以304不锈钢管2.0mm为例，，，，，，，在焊接竣事之后，，，，，，，开裂大都会爆发在焊缝区，，，，，，，少数是爆发在焊缝外貌。。。。。。剖析形成缘故原由得知，，，，，，，这种缺陷是典范的晶间侵蚀征象，，，，，，，从外表上很难被觉察，，，，，，，不过缺陷区域的晶粒团结强度基本上完全损失，，，，，，，侵蚀水平较深，，，，，，，严重的连金属声音都会失去，，，，，，，极易爆发过载断裂，，，，，，，甚至还会呈粉末状从构件上脱落下来。。。。。。这种侵蚀形式的危害性极大，，，，，，，基础缘故原由照旧由于贫铬敏化。。。。。。
解决步伐有三种：第一种是焊接前选择超低碳的母材304L，，，，，，，使用含有一定量铁素体的双相不锈钢；； ；；； ；；第二种是选择合适的焊接工艺，，，，，，，降低在危险温度规模的停留时间，，，，，，，并尽可能使用窄焊缝多层多道焊的方面，，，，，，，在焊完一层后期待冷却到室温后再焊接下一层，，，，，，，不让焊条横向摆动。。。。。。第三种是焊后固溶处置惩罚，，，，，，，把不锈钢焊管加热至1050-1150℃后淬火，，，，，，，使得晶界上的碳化物熔入晶粒内部，，，，，，，爆发匀称的奥氏体组织，，，，，，，这样能够避免爆发晶间侵蚀。。。。。。
2、时效开裂 以304材质1.2mm厚的不锈钢制品管为例，，，，，，，在拉深历程中较量正常，，，，，，，但在过几天后爆发裂口平滑、成着花状开裂，，，，，，，并且开裂历程还经常伴有爆裂声音。。。。。。
剖析缘故原由得知，，，，，，，是亚稳固奥氏体不锈钢中的奥氏体组织稳固性削弱，，，，，，，在变形时容易爆发形变诱发马氏体，，，，，，，H、Cl元素保存时容易爆发。。。。。。
解决步伐是也有三种：其一是钢厂依据用户的深冲比从质料的化学因素、轧制、退火一系列工艺做质量设计；； ；；； ；；其次是在加工历程中使用退火制度；； ；；； ；；其三是调解加工历程中的加工速率。。。。。。
3、拉深开裂 以
304不锈钢管0.8mm为例，，，，，，，拉张开裂的形成缘故原由是质料在沿轧制水平偏向、笔直偏向与45°偏向的延伸率性能差别较大，，，，，，，各偏向变形能力差别较大，，，，，，，也就是各向异性大，，，，，，，使得不锈钢管材在变形历程中笔直爆发45°开裂。。。。。。
解决步伐是依据用户加工方法与产品的要求做好质量设计以便知足用户使用要求，，，，，，，详细是增添中心退火、设计合理的压下率以及对原质料的晶粒度举行严酷的控制。。。。。。
以上内容就是304不锈钢管在加工中形成缺陷的缘故原由与解决步伐。。。。。。钢管在加工历程中会泛起焊接开裂、时效开裂、拉深开裂的征象。。。。。。因此，，，，，，，304不锈钢管厂家需要凭证差别的缺陷接纳差别的步伐解决，，，，，，，才华确保产品的质量。。。。。。
