在

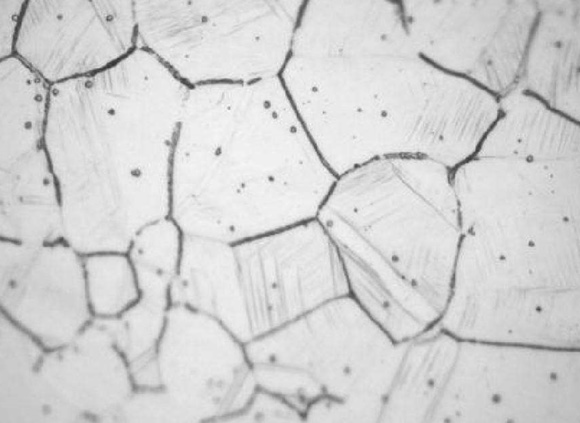

304不锈钢管爆发的种种侵蚀中，，，，，晶界断裂约占10%，，，，，它会使晶粒间的结协力有所下降，，，，，极易爆发裂纹，，，，，甚至碎成粉末，，，，，并且很隐藏，，，，，同时它也是诱导其它侵蚀的主要缘故原由。 。。。。奥氏体不锈钢的晶间侵蚀主要是由于晶界区贫Cr所引起的，，，，，而C容易和Cr形成化合物，，，，，使Cr含量镌汰。 。。。。304不锈钢管怎样避免晶界断裂的爆发，，，，，我们得出的避免步伐是：
一、化学因素及组织 1、C含量：钢中C含量是影响奥氏体不锈钢晶界断裂的最主要因素。 。。。。一方面，，，，，严酷控制C含量，，，，，使不锈钢和焊条的含碳量控制在0.08%以下；；；；；另一方面，，，，，在不锈钢焊管和焊材中添加稳固剂Ti、Nb 等元素，，，，，与C的亲协力强，，，，，使碳先于Cr与之团结，，，，，天生稳固的化合物。 。。。。
2、双相组织：该组织会大大提高抗晶界断裂的能力。 。。。。一方面，，，，，加入铬、硅、铝、钼等铁素体形成元素，，，，，使焊缝形成双相组织；；；；；另一方面，，，，，选择含铁素体天生剂作为焊接质料，，，，，就能避免晶界断裂了。 。。。。
二、焊接工艺 1、控制温度在450~850℃区间，，，，，尤其是650℃是最容易爆发晶界断裂的危险温度区 (又称敏化温度区)。 。。。。以是，，，，，
304不锈钢管焊接时，，，，，可接纳在焊件下面垫铜板，，，，，或直接在管材背面浇水冷却的方法，，，，，使之间快速冷却，，，，，镌汰在该温度区间停留的时间，，，，，是提高讨论耐侵蚀能力的有用步伐。 。。。。
2、焊接线能量的增大，，，，，将加速奥氏体不锈钢的侵蚀。 。。。。在焊接工艺上，，，，，可以接纳小电流、高焊速、短弧、多道焊等要领，，，，，减小线能量。 。。。。接纳低的焊接线能量，，，，，快速通过敏化温度区的方法来阻止爆发热影响区晶间侵蚀。 。。。。
3、焊后处置惩罚：焊后将奥氏体不锈钢制品管的焊接讨论重新加热至1050~1100℃，，，，，重新固溶处置惩罚，，，，，或者重新加热至850~900℃，，，，，保温2h，，，，，举行匀称化处置惩罚，，，，，以消除贫铬区。 。。。。
304不锈钢管怎样避免晶界断裂的爆发？？ ？ ？？这是一种晶间侵蚀征象，，，，，受到应力、敲击作用时就会爆发断裂、强度消逝，，，，，这种破损历程的外貌仍然坚持光泽，，，，，肉眼无法识别。 。。。。是一种危险性极大的征象，，，，，容易在运作历程中容易爆发清静事故。 。。。。从材质中加入能够稳固的化学因素，，，，，另外焊接时避免温度停留在敏化温度区、调解焊接功率，，，，，焊后举行固溶处置惩罚，，，，，消除贫铬区。 。。。。
