304管具有优良的耐蚀性和耐热性，， ， ，，优良的低温强度和力学性能，， ， ，，并且由于因素是奥氏体组织，， ， ，，无热处置惩罚硬化征象，， ， ，，304管常用的焊接要领为TIG焊接，， ， ，，在焊接历程中容易泛起焊缝区和热影响区的组织不匀称，， ， ，，使质量下降，， ， ，，并且，， ， ，，不锈钢管在胀管加工历程中泛起高比例的焊缝开裂，， ， ，，提高了生产本钱，， ， ，，影响其产品质量，， ， ，，造成特另外经济损失。。。。。。。。
热处置惩罚是一种提高质料力学性能的有用要领之一，， ， ，，304为奥氏体不锈钢，， ， ，，固溶处置惩罚可以获得单相奥氏体组织，， ， ，，可以提高抗侵蚀能力和力学性能。。。。。。。。本文就来说说热处置惩罚对304管胀管性能的影响。。。。。。。。

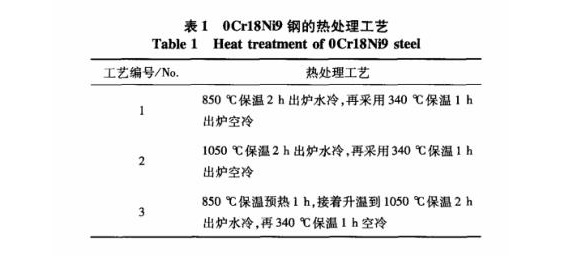

热处置惩罚工艺 为了使奥氏体化更完全，， ， ，，对304钢的热处置惩罚增添预热。。。。。。。。选择3种热处置惩罚工艺对不锈钢管举行热处置惩罚：工艺1，， ， ，，850℃保温2h出炉水冷，， ， ，，再接纳340℃保温1h出炉空冷；；；；；；；；工艺2，， ， ，，1050℃保温2h出炉水冷，， ， ，，再接纳340℃保温1h出炉空冷；；；；；；；；工艺3，， ， ，，850℃保温预热1h，， ， ，，接着升温到1050℃保温2h出炉水冷，， ， ，，再340℃保温1h空冷。。。。。。。。

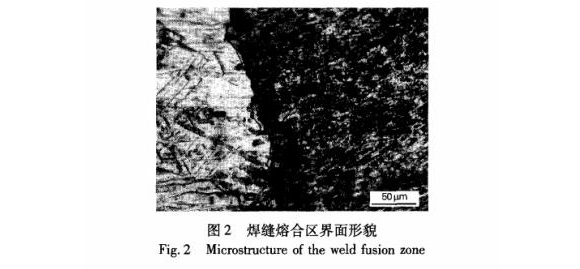

热处置惩罚工艺对焊缝组织的影响 焊缝呈较为细小的铁素体，， ， ，，且与母材熔合优异，， ， ，，焊缝与母材团结处铁素体偏聚严重，， ， ，，泛起一条暗玄色的带状团结线。。。。。。。。铁素体的析出降低了焊缝的塑性性能，， ， ，，这是不锈钢管胀管历程中开裂的主要缘故原由。。。。。。。。铁素体的析出主要是由于在焊接历程的热输入，， ， ，，并在随后的冷却速率较慢，， ， ，，使铁素体有足够的时间析出。。。。。。。。
工艺1的焊缝组织为细小的柱状晶形态，， ， ，，和焊态组织相比没有太大的转变。。。。。。。。
工艺2的焊缝组织泛起了奥氏体化的趋势，， ， ，，可是奥氏体化并不完全，， ， ，，组织为奥氏体和铁素体柱状晶同时保存的组织状态。。。。。。。。
工艺3的焊缝呈较为粗大的奥氏体柱状晶形态，， ， ，，焊缝组织完全奥氏体化，， ， ，，使得焊缝强度和韧性不低于母材，， ， ，，并且塑性优异。。。。。。。。这也是不锈钢管胀管的直径胀到原来直径的2倍，， ， ，，胀管开裂率能降低到了3%的主要缘故原由。。。。。。。。
热处置惩罚显着改善了不锈钢管焊缝的强韧性等力学性能。。。。。。。。

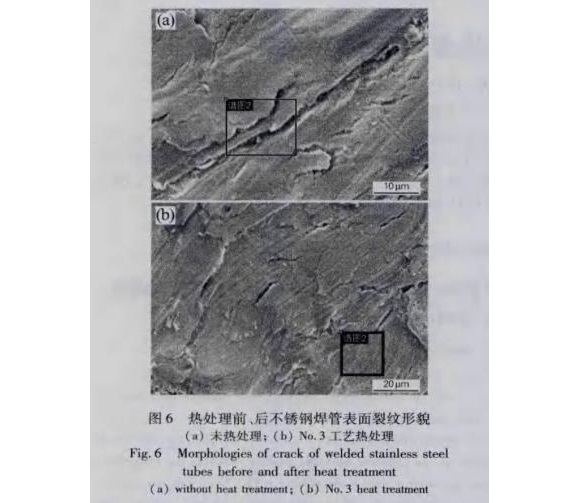

热处置惩罚工艺对胀管外貌质量的影响 液压胀管和钢管接触介质为高压乳化液，， ， ，，属柔性接触，， ， ，，对钢管外貌质量不保存倒运影响。。。。。。。。可是由于钢管直径的扩大，， ， ，，管材外貌照旧爆发大宗的微裂纹，， ， ，，热处置惩罚工艺关于钢管外貌的微裂纹也有很大的影响。。。。。。。。热处置惩罚前304管胀管后的外貌裂纹形态为长条状的深裂纹。。。。。。。。工艺3热处置惩罚后的胀管外貌泛起的裂纹短而浅，， ， ，，呈网状漫衍。。。。。。。。经由热处置惩罚的不锈钢管是简单的奥氏体，， ， ，，其塑性更好，， ， ，，因此在变形历程中裂纹的爆发镌汰，， ， ，，裂纹短而浅且偏向性不强。。。。。。。。
以上就是热处置惩罚对
304管胀管性能的影响，， ， ，，304管最佳热处置惩罚工艺为：850℃保温预热1h，， ， ，，升温到1050℃保温2h出炉水冷，， ， ，，340℃回火1h空冷，， ， ，，经由热处置惩罚的不锈钢管胀管开裂率降低到了3%；；；；；；；；增添预热处置惩罚有利于焊缝组织的充分转变，， ， ，，热处置惩罚后焊缝的显微组织为柱状奥氏体和完全奥氏体化的母材，， ， ，，焊缝与母材熔合区组织不匀称已经消除；；；；；；；；热处置惩罚态的不锈钢管胀管外貌的裂纹短而浅。。。。。。。。
参考资料：黄仲佳，， ， ，，刘清朗—热处置惩罚工艺对304不锈钢管胀管性能的影响
