道间温度（俗称层间温度）是指多层多道焊时，，，，，，，在施焊后续焊道之前，，，，，，，其相邻焊道应坚持的最高温度。。。。。。现在奥氏体不锈钢管的焊接以手工钨极氩弧焊为主。。。。。。在316L不锈钢管的焊接历程中，，，，，，，道间温度是一个较为主要的焊接工艺参数。。。。。。道间温度过高会导致焊缝处过热，，，，，，，导致焊道发黑；；；；；；道间温度过低，，，，，，，在焊接时需要长时间冷却，，，，，，，增添施工时间，，，，，，，降低了施工功效。。。。。。接下来，，，，，，，看看道间温度对316L不锈钢管焊缝性能的影响的详细试验数据。。。。。。
一、焊接条件 316L不锈钢管的焊接在车间内举行，，，，，，，确保外界风速小于即是2m/s，，，，，，，外界情形温度为12~38℃，，，，，，，情形湿度为42%RH~86%RH。。。。。。焊接历程中均接纳统一焊接工艺参数，，，，，，，见表1。。。。。。
二、焊接历程 选取规格为φ60mm×5mm的316L不锈钢管，，，，，，，接纳手工钨极氩弧焊的焊接要领，，，，，，，填充质料选用ER309LMo φ2.4mm实心焊丝，，，，，，，坚持差别道间温度举行钢管焊接，，，，，，，焊接历程中包管其他焊接工艺参数稳固。。。。。。
1.焊前准备
焊前应将坡口两侧75mm规模内的油污等杂质整理清洁，，，，，，，组对间隙匀称，，，，，，，处于2.5~3.5mm规模内。。。。。。焊前将316L钢管预热至设定道间温度后方可举行焊接。。。。。。
2.焊接历程
焊接历程中应坚持焊接工艺参数稳固，，，，，，，每道焊缝焊接完成后均应丈量道间温度。。。。。。若道间温度高于设定温度，，，，，，，则应期待其冷却至设定温度后方可举行焊接；；；；；；若道间温度低于设定温度，，，，，，，则应将其加热至设定温度后继续焊接。。。。。。
3.非破损性磨练
焊接完成后，，，，，，，要举行外观检查，，，，，，，焊缝外貌不可有未熔合、未焊透、气孔、夹钨等缺陷，，，，，，，焊缝余高为0~3mm。。。。。。无损检测及格后才华举行射线检测，，，，，，，射线检测凭证NB/T 47013-2015《承压装备无损检测》执行，，，，，，，无损检测及格后举行力学性能及晶间侵蚀试验。。。。。。
4.破损性磨练
破损性磨练包括拉伸试验、弯曲试验和晶间侵蚀试验。。。。。。拉伸试验凭证标准GB/T 228.1—2010《金属质料 拉伸试验 第1部分：室温试验要领》测定焊接讨论的抗拉强度；；；；；；弯曲试验凭证标准GB/T 2653-2008《焊接讨论弯曲试验要领》及标准NB/T 47014-2011《承压装备焊接工艺评定》中划定的试验条件及参数测定焊接讨论的完好性和塑性；；；；；；晶间侵蚀试验凭证标准ASTM A262-14《Standard to Intergra-nular Attack in Austenitic Stainless Steels》E法取样和试验。。。。。。
三、试验效果 试验历程中焊接道间温度分为6组：常温（20℃）、60℃、70℃、80℃、100℃、150℃，，，，，，，划分举行力学性能和晶间侵蚀试验。。。。。。
1.拉伸试验

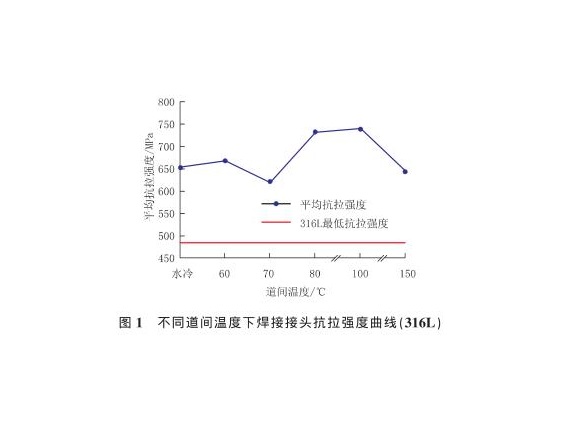

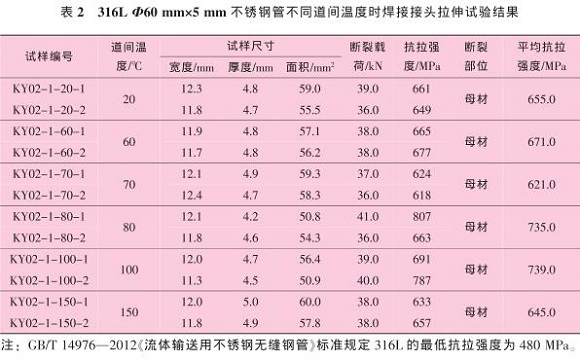

凭证标准要求截取试样，，，，，，，举行拉伸试验，，，，，，，差别道间温度下焊接讨论平均抗拉强度曲线见图1，，，，，，，试验效果见表2。。。。。。
2.弯曲试验

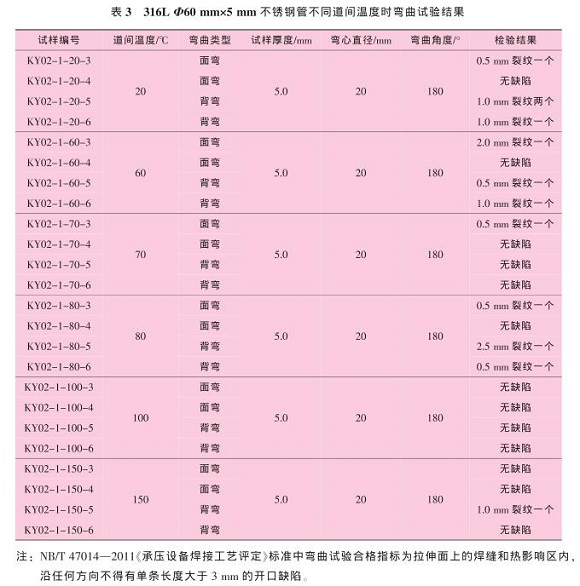

凭证标准要求对每组试件截取面弯、背弯试样各2件，，，，，，，试验效果见表3。。。。。。
3.晶间侵蚀试验

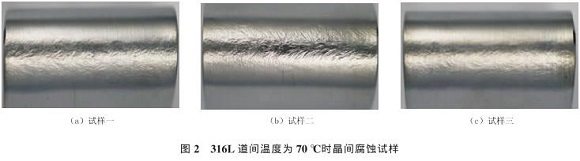

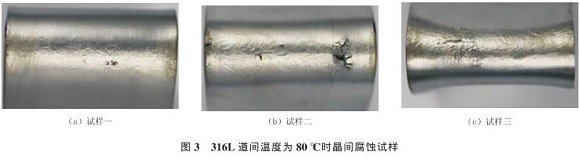

凭证标准ASTM A262-14E法每组试验取3件举行晶间侵蚀试验，，，，，，，试验前先对试样举行敏化处置惩罚，，，，，，，敏化处置惩罚温度为650℃，，，，，，，保温2h后空冷。。。。。。常温（20℃）、60℃、70℃的晶间侵蚀试样未泛起晶间侵蚀裂纹；；；；；；80℃、100℃、150℃的晶间侵蚀试样外貌泛起了晶间侵蚀裂纹，，，，，，，其中70℃和80℃的晶间侵蚀试样划分见图2和图3。。。。。。
四、试验效果剖析 通过对316L不锈钢管差别道间温度下拉伸试验效果的剖析，，，，，，，道间温度不凌驾150℃时，，，，，，，焊接讨论的抗拉强度均大于母材划定的最低抗拉强度，，，，，，，拉伸试验能够知足质量要求。。。。。。
通过对
316L不锈钢管差别道间温度下弯曲试验效果的剖析，，，，，，，道间温度不凌驾150℃时，，，，，，，焊接讨论的弯曲试验均能知足NB/T 47014-2011《承压装备焊接工艺评定》的要求。。。。。。
通过对316L不锈钢差别道间温度下晶间侵蚀试验效果的剖析，，，，，，，道间温度与焊缝的晶间侵蚀性能有较为显着关系。。。。。。当道间温度小于80℃时，，，，，，，能够确保焊接讨论的晶间侵蚀试验及格；；；；；；当道间温度大于即是80℃时，，，，，，，焊接讨论的晶间侵蚀试验有差别水平的开裂，，，，，，，不可知足质量要求。。。。。。
以上就是道间温度对316L不锈钢管焊缝性能的影响，，，，，，，通过试验数据可知，，，，，，，对晶间侵蚀试验不做要求时，，，，，，，316L不锈钢焊接的道间温度不凌驾150℃便可确保焊接讨论的力学性能知足质量要求：要求举行晶间侵蚀试验时，，，，，，，应严酷控制道间温度不凌驾80℃，，，，，，，不然极易爆发晶间侵蚀开裂。。。。。。为严酷控制焊接历程中的道间温度，，，，，，，并提高施工效率，，，，，，，每道焊缝完成后可以接纳须要的步伐加速焊缝的冷却速率（如水冷）。。。。。。
参考资料：张西雷，，，，，，，薛慧，，，，，，，王强—道间温度对316L奥氏体不锈钢管焊缝性能的影响
